LNG Dewar Şişelerinin tedarikçisi olarak, bu önemli kapların ısı sızıntısının nasıl hesaplanacağını anlamak son derece önemlidir. Bu blogda, bir LNG Dewar Şişesinin ısı sızıntısını hesaplamanın ardındaki bilimsel ilkeleri ve yöntemleri ele alacağım; bu, yalnızca bu ürünleri daha derinlemesine anlamanıza yardımcı olmakla kalmayacak, aynı zamanda satın alma söz konusu olduğunda bilinçli kararlar vermenize de yardımcı olacaktır.
LNG Dewar Şişelerinin Temelleri
LNG Dewar Şişeleri, sıvılaştırılmış doğal gazı (LNG) son derece düşük sıcaklıklarda depolamak için tasarlanmış özel kaplardır. Tipik olarak çift duvarlıdırlar ve ısı transferini en aza indirmek için iç ve dış duvarlar arasında bir vakum bulunur. İç kap LNG'yi tutarken, dış kap koruma ve izolasyon sağlar.LNG Dewar Şişesi
LNG Dewar Şişelerinde Isı Transfer Mekanizmaları
Bir LNG Dewar Şişesindeki ısı sızıntısına katkıda bulunan üç ana ısı transferi mekanizması vardır: iletim, konveksiyon ve radyasyon.
iletim
İletim, ısının katı bir maddeden aktarılmasıdır. Bir LNG Dewar Şişesinde ısı, iç kabı yerinde tutan destekler yoluyla ve ayrıca şişenin duvarlarına nüfuz eden herhangi bir boru veya bağlantı parçası aracılığıyla iletilebilir. Isı iletim hızı (Q_conduction), Fourier'in ısı iletimi kanunu kullanılarak hesaplanabilir:
[Q_{iletim}=-kA\frac{dT}{dx}]
burada (k) malzemenin ısıl iletkenliğidir, (A) ısının aktığı kesit alanıdır ve (\frac{dT}{dx}) malzeme boyunca sıcaklık gradyanıdır.
Örneğin, paslanmaz çelikten yapılmış destek çubuklarını ele alırsak, paslanmaz çeliğin ısıl iletkenliğini ((k)), çubukların kesit alanını ((A)) ve şişenin iç ve dış duvarları arasındaki sıcaklık farkının çubukların uzunluğuna bölünmesini ((\frac{dT}{dx})) bilmemiz gerekir.
Konveksiyon
Konveksiyon, bir akışkanın (sıvı veya gaz) hareketi yoluyla ısının aktarılmasıdır. Bir LNG Dewar Şişesinin iç ve dış duvarları arasındaki boşluk genellikle konveksiyonu en aza indirmek için boşaltılsa da, konveksiyon yoluyla ısı transferine neden olabilecek bazı artık gaz molekülleri hala mevcut olabilir. Konveksiyon yoluyla ısı transferinin hızı (Q_convection), Newton'un soğuma kanunu kullanılarak tahmin edilebilir:
[Q_{konveksiyon}=hA(T_{s}-T_{\infty})]
burada (h) konvektif ısı transfer katsayısı, (A) nesnenin yüzey alanı, (T_{s}) yüzey sıcaklığı ve (T_{\infty}) çevredeki akışkanın sıcaklığıdır.
LNG Dewar Şişesi durumunda konvektif ısı transferi, yüksek vakum ortamından dolayı genellikle çok küçüktür. Ancak vakumda bir sızıntı varsa konvektif ısı transferi önemli ölçüde artabilir.
Radyasyon
Radyasyon, ısının elektromanyetik dalgalar yoluyla aktarılmasıdır. Tüm nesneler termal radyasyon yayar ve iki yüzey arasında radyasyon yoluyla ısı transferinin hızı (Q_radiation) Stefan - Boltzmann yasası kullanılarak hesaplanabilir:
[Q_{radyasyon}=\epsilon\sigma A(T_{1}^{4}-T_{2}^{4})]
burada (\epsilon) yüzeyin emisyonudur, (\sigma) Stefan - Boltzmann sabitidir ((\sigma = 5,67\times10^{-8}\ W/(m^{2}\cdot K^{4}))), (A) yüzey alanıdır, (T_{1}) daha sıcak yüzeyin mutlak sıcaklığıdır ve (T_{2}) daha soğuk yüzeyin mutlak sıcaklığıdır.
Bir LNG Dewar Şişesinde, iç kap çok düşük bir sıcaklıktadır (yaklaşık -162°C veya 111 K), dış kap ise ortam sıcaklığındadır (20°C veya 293 K civarında). İç ve dış kapların yüzeylerinin emisyonu, radyasyonla ısı transferinin oranının belirlenmesinde çok önemli bir rol oynar.
Toplam Isı Kaçağının Hesaplanması
Bir LNG Dewar Şişesine toplam ısı kaçağı (Q_total), iletim, konveksiyon ve radyasyon yoluyla ısı transferinin toplamıdır:
[Q_{toplam}=Q_{iletim}+Q_{konveksiyon}+Q_{radyasyon}]
Toplam ısı kaçağını doğru bir şekilde hesaplamak için aşağıdaki parametreleri bilmemiz gerekir:
- Malzeme özellikleri: Kaplar ve destekler için paslanmaz çelik gibi, balonun yapımında kullanılan malzemelerin termal iletkenliği ((k)) ve yüzeylerin emisyonu ((\epsilon))
- Geometrik parametreler: İletken malzemelerin kesit alanları ((A)), damarların yüzey alanları ve iletken yolların uzunlukları.
- Sıcaklık farklılıkları: İletim ve ışınım yoluyla ısı transferinin hesaplanmasında çok önemli olan, şişenin iç ve dış duvarları arasındaki sıcaklık farkı.
Örnek Hesaplama
Aşağıdaki parametrelere sahip bir LNG Dewar Şişemiz olduğunu varsayalım:
- iletim: Destek çubukları, ısı iletkenliği (k = 15\ W/(m\cdot K)), kesit alanı (A_{çubuk}=0,001\ m^{2}) ve uzunluğu (L = 0,1\ m) olan paslanmaz çelikten yapılmıştır. İç ve dış duvarlar arasındaki sıcaklık farkı (\Delta T=293 - 111=182\ K)'dir. Fourier yasasını kullanarak çubuklardaki ısı iletimi şu şekildedir:
[Q_{iletim}=-kA\frac{\Delta T}{L}=- 15\times0,001\times\frac{182}{0,1}=-27,3\ W]
- Konveksiyon: Küçük artık gaz basıncı nedeniyle konvektif ısı transfer katsayısının (h = 0,1\ W/(m^{2}\cdot K)) ve iç kabın yüzey alanının (A_{iç}=1\ m^{2}) olduğunu varsayalım. Kabın iç yüzeyi ile artık gaz arasındaki sıcaklık farkı (\Delta T = 10\ K)'dir. Daha sonra,
[Q_{konveksiyon}=hA(T_{s}-T_{\infty})=0,1\times1\times10 = 1\ W]
- Radyasyon: İç ve dış kap yüzeylerinin emisyonu (\epsilon = 0,1) ve iç kabın yüzey alanı (A = 1\ m^{2}). Stefan-Boltzmann yasasını kullanarak,
[Q_{radyasyon}=\epsilon\sigma A(T_{1}^{4}-T_{2}^{4})=0,1\times5,67\times10^{-8}\times1\times(293^{4}-111^{4})\approx4,2\ W]
Toplam ısı kaçağı: (Q_{toplam}=Q_{iletim}+Q_{konveksiyon}+Q_{radyasyon}=-27,3 + 1+4,2=-22,1\ W)
Isı Kaçağı Hesaplamasının Önemi
Bir LNG Dewar Şişesinin ısı sızıntısının doğru bir şekilde hesaplanması birkaç nedenden dolayı çok önemlidir:
- Ürün performansı: Daha düşük bir ısı sızıntısı, LNG'nin önemli bir buharlaşma olmadan daha uzun süre depolanabileceği anlamına gelir; bu, uzun süreli depolamanın gerekli olduğu uygulamalar için gereklidir.
- Emniyet: Aşırı ısı kaçağı LNG'nin buharlaşmasının artmasına neden olabilir, bu da şişe içindeki basıncın artmasına neden olabilir. Basınç tahliye sistemleri uygun şekilde tasarlanmamışsa bu durum bir güvenlik riski oluşturabilir.
- Maliyet - etkililik: Isı sızıntısını anlamak, şişenin tasarımının optimize edilmesine, enerji tüketiminin azaltılmasına ve sonuçta işletme maliyetinin düşürülmesine yardımcı olur.
Ürün ve Hizmetlerimiz

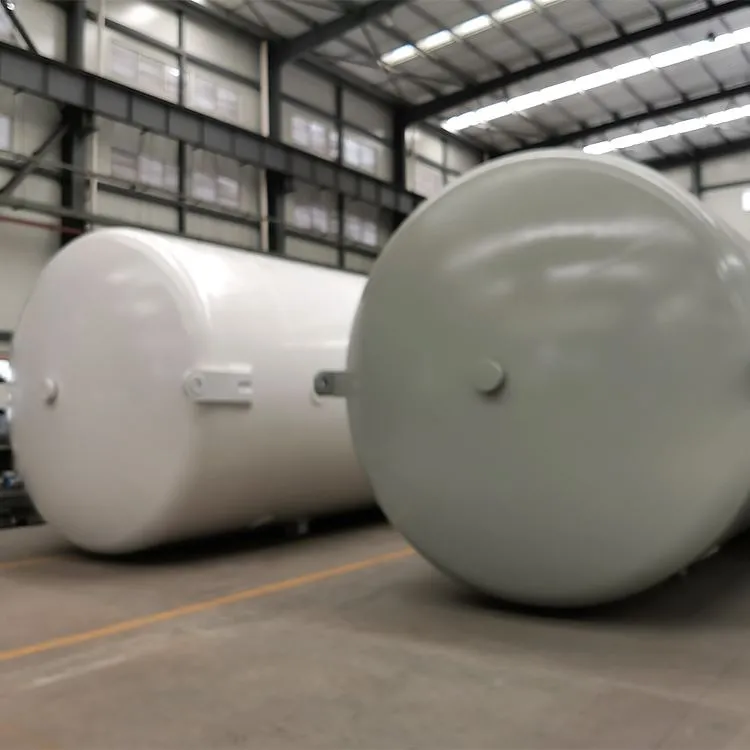

lider tedarikçisi olarakLNG Dewar Şişeleri, düşük ısı sızıntısına sahip, yüksek kaliteli ürünler sunmaya kararlıyız. Şişelerimiz, optimum performans ve güvenliği sağlamak için en son teknolojiler ve malzemeler kullanılarak tasarlanmış ve üretilmiştir. Ayrıca bir dizi ürün sunuyoruzLNG Kriyojenik Basınçlı KaplarVeKriyojenik LNG TanklarıMüşterilerimizin farklı ihtiyaçlarını karşılamak için.
Ürünlerimizle ilgileniyorsanız veya ısı kaçağı hesaplaması veya LNG depolama hakkında sorularınız varsa, satın alma ve daha ayrıntılı görüşmeler için lütfen bizimle iletişime geçmekten çekinmeyin. LNG depolama ihtiyaçlarınıza en iyi çözümleri sunmak için sizinle birlikte çalışmayı sabırsızlıkla bekliyoruz.
Referanslar
- Incropera, FP ve DeWitt, DP (2002). Isı ve Kütle Transferinin Temelleri. John Wiley ve Oğulları.
- Holman, JP (2010). Isı Transferi. McGraw-Tepe.
